Fire Pump Setting ضبط مضخات الحريق

Fire pump Setting

Fire pump Setting
Fire Pump Setting


متطلبات ضبط مضخات الحريق

§    يتم ضبط ال fire pump على قيم ضغط معينه بحيث ان هى تعمل او تتوقف عن العمل عند قيم الضغط دى

§     الfire pump  بتشتغل فى حالة حدوث  pressure drop فى الشبكة بتاعتي ممكن يكون ناتج عن كسر رشاش عن طريق الخطأ او فتح حنفيه حريق لغرض غير الاطفاء

§    قيمه ال pressure drop اللي بتحصل هي اللى بتحدد اي pump هتشتغل لان مش هقدر اشغل ال main pump لاسباب السابقة لانه ده استهلاك ليها وعلشان كده بضبط ال setting بتاعتي بحيث ان ال jockey pump تشتغل عندى فى حالات تعويض ال pressure drop الصغيره

§    اولا بيتم تحديد قيمة اعلي ضغط فى الشبكة عندى وهو
(Churn Pressure + Minimum Static supply pressure for pump )

§    يتم ضبط ال setting الخاص بال jockey pump بحيث انها تشتغل فى حالة حدوث pressure drop بقيمة
Psi 10 عن اعلى ضغط فى الشبكة (Churn + Minimum Static )


§     بتستمر ال jockey فى تعويض ال pressure drop ده وبيتم ضبط ال setting بحيث انها تتوقف عن العمل فى حالة وصل الضغط لقيمة اعلى ضغط فى الشبكة (Churn + Minimum Static )

§     في حالة استمرار حدوث  pressure drop فى الشبكة وعدم قدرة ال jockey على تعويضه يتم ضبط ال setting الخاص بال Main pump بحيث انها تشتغل فى حالة حدوث pressure drop بقيمة  5 Psi عن قيمة ضغط تشغيل ال jockey

§      في حالة استمرار حدوث  pressure drop فى الشبكة وعدم قدرة ال Main Pump على تعويضه يتم ضبط ال setting الخاص بال pump الاحتياطي  بحيث انها تشتغل فى حالة حدوث pressure drop بقيمة  10 Psi عن قيمة ضغط تشغيل ال Main Pump

§    يتم ضبط ال setting الخاص بال Main pump بحيث انها بتستمر فى تعويض قيم ال pressure Drop حتى وصول الضغط لقيمة ال churn pressure وبتتوقف عن العمل


§     فى حالة استخدام Minimum-Run Timer وده بيتم استخدام لتحديد وقت معن او مده معينه يتم تشغيل ال pump فيها  وبتكون مده لا تقل عن 10 min وفى الحالة دي ممكن ال pump تصل لقيمة ال churn فى وقت اقل من الوقت المضبوط فيجب المحافظة على ان الضغط لا يصل لقيمة اعلى من اقصى ضغط خاص بمكونات الشبكة

§         يتم استخدم Run Timer فى حالة استخدام Automatic Shutdown وذلك يكون لمده على الاقل   10 Min. وذلك لان التشغيل السريع والايقاف السريع لل pump خاصه فى حالات ال demand الصغير بيؤدي لوصول ال pump لضغط ال stop set point فى ال control panel

§         ده كمان بيسمح بوقت كافى لمروحة المحرك بتبريد ملفات المحرك

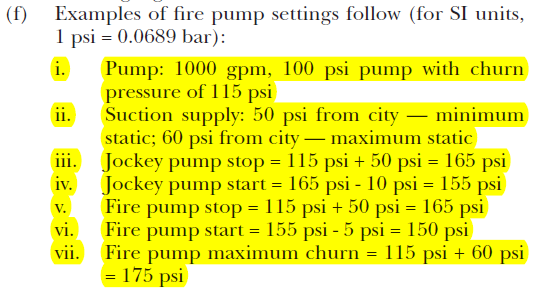

أمثلة



مصادر هذا المقال

NFPA 20 - 2019 edition (Standard for Installation of Stantionary Fire Pump)
